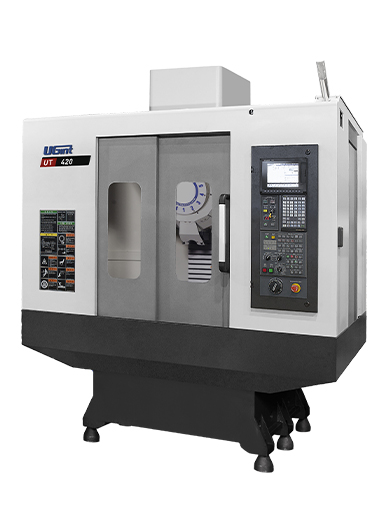

UT 420
高速鉆攻中心
max主軸轉數：24,000RPM
選配優精特開發的高性能刀庫

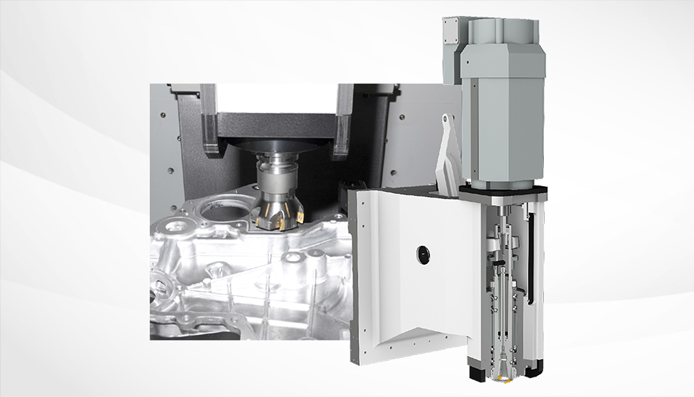

配置高精密高速主軸
韓國第1家，世界第二家獨立開發的 24K高轉速主軸，實現高速，高精度 加工，提高加工效率及加工精度。

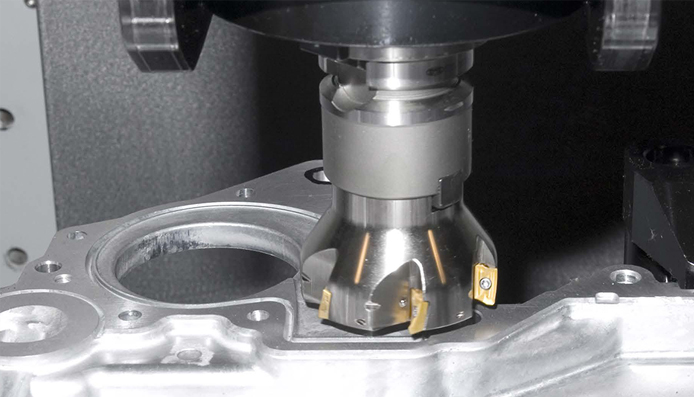

高精密及高剛性
與本公司型號比較，同級***高SPEED及***強POWER，堅固而穩定的高剛性結構，實現高耐用性及提高設備壽命。

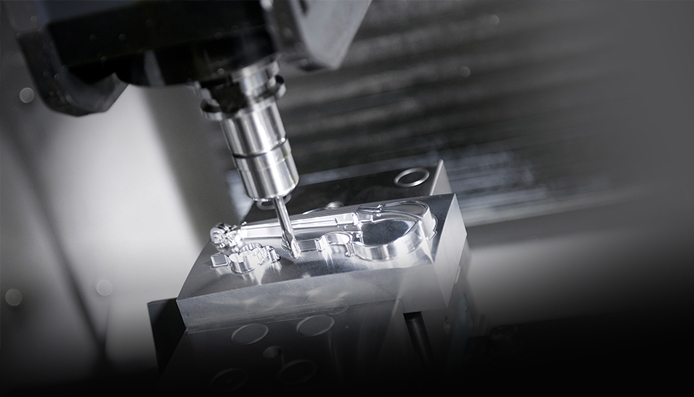

MAX速三維加工
24,000RPM***高速功率和預讀1,350程序段功能的***高主軸規格，實現快速及精密的三維加工。
UM 420/30 |
UM 420/40 | |||
工作臺 | ||||
工作臺長度 | 700 mm | 700 mm | ||
工作臺寬度 | 400 mm | 420 mm | ||
承量 | 200 kg | 200 kg | ||
行程 | ||||
X軸 | 700 mm | 700 mm | ||
Y軸 | 420 mm | 420 mm | ||
主軸 | ||||
主軸速度 | 12,000 rpm [ 15,000/24,000 ] | 12,000 rpm | ||
功率 | 5.5/3.7 kW [ 12k : 7.5/5.5, 15k&24k : 3.7/2.2 ] | 7.5/5.5 kW | ||
扭矩 | 35 N.m [ 12k : 47.7, 15k : 23.6, 24k : 17.7 ] | 47.7 N.m | ||
錐度 | NT #30 | NT #40 | ||
移動速度 | ||||
X軸 | 50 m/min | 50 m/min | ||
Y軸 | 50 m/min | 50 m/min | ||
Z軸 | 50 m/min [ FANUC=48 ] | |||
ATC | ||||
刀具數量 | 14[20] | |||
直徑 | ?80（連續） | |||
? （無連續） | ||||
長度 | 200 mm | |||
重量 | 2.2 kg | |||
換刀時間T-T 換刀時間C-C | 0.9 sec 1.8 sec | |||
機床尺寸 | ||||
長度 | 2,050 mm | 2,050 mm | ||
高度 | 2,453 mm | 2,698 mm | 2,698 mm | |
寬度 | 2,152 mm | 2,152 mm | ||
重量 | 3,700 kg | |||
系統 | Mitsubishi M80A | |||
